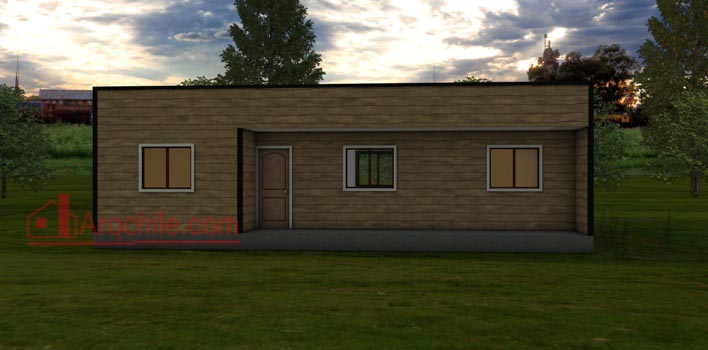

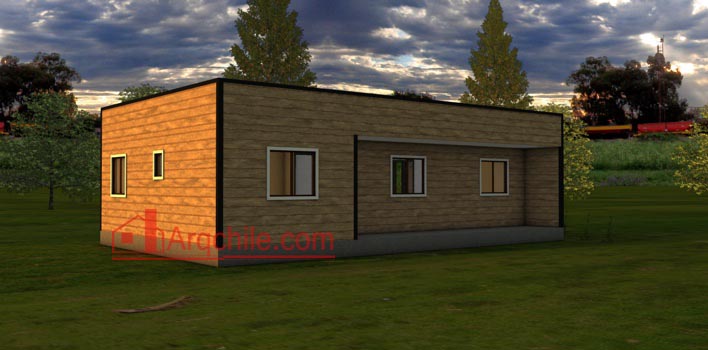

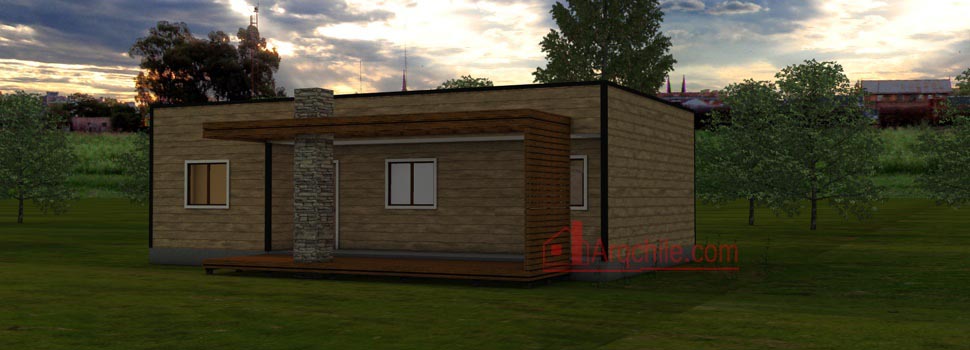

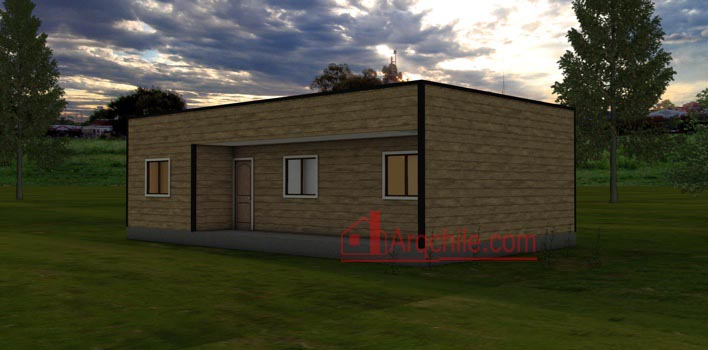

Casa modelo T,  71 metros cuadrados
CASA MODELO T, 71  m2.

3 dormitorios, 1 baño, living comedor, cocina y lavadero.
Características.
PISO:
Radier de hormigón H-20, 8 cms de espesor, reforzado con malla acma 4.2mm. Altura de piso a suelo de 40 cms. Fundación H-20, de 15 cms de espesor, de 40 cms de profundidad,  reforzado con malla acma 4.2mm.
MUROS:
  Estructura de muros de madera pino 2"x3", cubierto exteriormente con fieltro asfaltico 10/40 y madera 1/2"x4" machihembrada exterior. Interiormente recubierto con yeso cartón 10mm y fibrocemento 4 mm en baño y cocina. Aislación térmica en muros de poliestireno  50mm.
PUERTAS Y VENTANAS:
  Se consideran 4 ventanas aluminio estándar de 100x120 cms, 2 ventanas de  baño de aluminio estándar de 46x55 cms y una ventana de 100x100 cms. Marco de ventanas en madera 1"x6".
Puertas consideraremos 1 puertas principal de  de 80cms, y 6 puertas sinfonía de 70 cms, con sus respectivos marcos de puertas, cerraduras estándar y bisagras 3 ½.

TECHUMBRE Y CIELO.
  Consideramos cerchas de madera pino de 1"x4". Cielo de yeso cartón 10 mm y nivelado con madera 2"x2", techumbre nivelada con madera 2"x2", cubierto con fieltro asfaltico 10/40 y posterior con zinc acanalado 0,35 mm.   Aislación térmica en cielo de poliestireno 100 mm (o 2 de 50mm para este caso).
ELECTRICIDAD Y AGUA POTABLE:
Electricidad en cableado thhn número 12, cubierto con conduit compex de 20mm. Consideramos 2 enchufe triple en living, cocina y en dormitorios, en baño un enchufe simple. Las luces también consideramos 2 luces en living, cocina, dormitorios y baño. No consideramos en la electricidad lo que son los automáticos.
En agua potable y desagües consideramos para agua fría tubería de pvc de 20mm, para agua caliente tubería de cobre de ½", calefón de 6 litros.
Artefactos considerados instalados con sus respectivos elementos. Lavamanos, pedestal, llave monomando, ducha monomando con receptáculo de 70 cms, wc y estanque.  En la cocina solamente un mueble lavaplatos estándar con llave monomando. Los desagües en pvc de 110 mm para wc  y pvc 40 mm para los demás artefactos.


PLANOS INCLUIDOS
EN EL PROYECTO COMPLETO

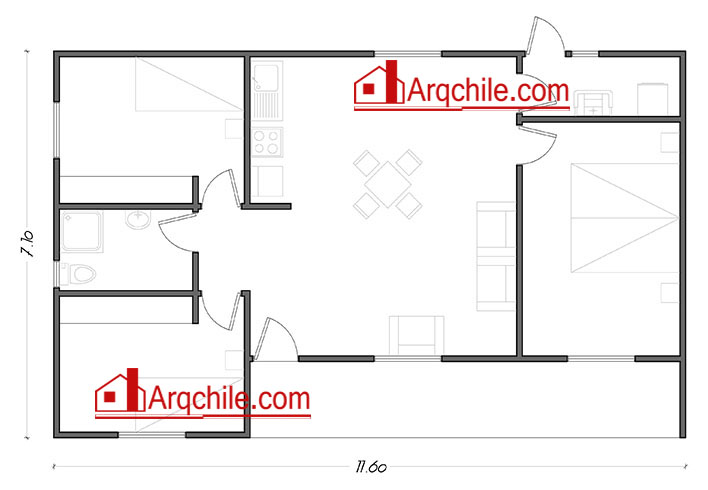

1.-Planta de Arquitectura.
2.-Elevación: frontal, trasera, derecha, izquierda.
3.-Planta fundación.
4.-Detalle puertas y ventanas.
5.-Corte X-x.
6.-Planta malla acma.
7.-Superficie material de cielo.
8.-Planta material de muros.
9.-Corte A-a
10.-Planta distribución de zinc.
11.-Planta de cerchas.
12.-Detalle de cerchas.
13.-Planta nivelado de techumbre.
14.-Planta de pendiente de aguas.
15.-Boceto electricidad enchufes
16.-Boceto electricidad luces
17.-Boceto agua fría
18.-Boceto agua caliente
19.-Boceto desagües


En esta casa usted tiene aproximadamente un gasto de $4.510.000 en materiales.
segun sodimac.com.  valores actualizados el dia 05/07/2016
