Casa Los Vilos, 110 metros cuadrados
Casa Modelo Los Vilos, 110 m2.

4 dormitorios con closet, 3 baños, living- comedor, cocina americana, terraza y estacionamiento.
Características.
PISO.
Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 60 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.
Radier de hormigón armado afinado 10 cms de espesor, con malla acma 4.2 mm.
Piso living comedor, cocina y baños cubiertos con cerámica. Pisos de dormitorios cubiertos con piso laminado de  8 mm.

MUROS.
Estructura de muros de madera pino 2x4". Cubierto exteriormente con osb 9.5 mm + membrana hidrófuga y tinglado fibrocemento pintado (hay una zona que en vez de tinglado fibrocemento considera siding pvc).  Aislación térmica de poliestireno expandido de 100 mm en muros perimetrales.
Interiormente se considera osb 9.5mm + yeso cartón 10 mm pintado y empastado. Cocina y baños con fibrocemento 5 mm + cerámica de muros 20x30 cms.

CIELO Y TECHUMBRE.
Se considera cielos interiores  de yeso cartón 10 mm empastado y pintado.
Cielo de alero exterior de fibrocemento 4mm pintado.
Cielos de baño en fibrocemento 4mm empastado y pintado.
Se consideran cerchas de madera pino  de 1x4" sobre estas una membrana hidrófuga y zinc acanalado 0.35mm.
Aislación de cielo en poliestireno 100 mm.
Se considera también una terraza en el techo del living- comedor. Esta terraza es de vigas de madera 2"x4" y piso de madera impregnada y carbolineada 1"x4".
PISO SEGUNDO NIVEL.
Se considera vigas de madera 2"x6" a 40 cms de distanciamiento.
Piso de terciado estructural 18 mm. En dormitorios y pasillo consideramos piso laminado de 8mm. En baño consideramos fibrocemento 5mm y cerámica de piso 33 x 33 cms.


AGUA POTABLE
Gasfitería en cobre de ½" para agua caliente, y pvc de 32 y 20 mm para agua fria. Desagües en pvc de 40 mm y de 110 mm.
En baño se contemplan tinas de ducha de 70 x 170 cms.  Juego de baño lavamanos con pedestal y w.c.
Consideramos en la cocina un lavaplatos estándar de 50 x 100 cms, con su respectiva grifería y conexiones. En lavadero consideramos un lavadero estándar de 50 x 80 cms, y conexiones para una futura lavadora.
Se considera también un calefón de 12 litros con su respectiva caseta de hojalatería y conexiones.
ELECTRICIDAD
Electricidad en conduit rígido 20mm, cableado thhn número 12.
3 enchufes triples por cada dormitorio. En living comedor 3 enchufes triples, en cocina 1 enchufe triple y en baños un enchufe triple. Se incluye una luz por espacio y en living comedor 3 luces.
PUERTAS Y VENTANAS.
Se consideran 1 puertas exteriores de pino Oregón maciza  90 cms y una puerta trasera de 80 cms. Interiormente tenemos 7 puertas de 70 cms y una puerta de 60 cms para un pequeño closet bajo la escalera, todas instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.

Se consideran las siguientes ventanas:
*    3 ventanas  alum, 200 x 200 cms.
*    3 ventanas de aluminio 40x40 cms.
*    1 ventana aluminio 100x160 cms.
*   1 ventanas aluminio 72 x 160 cms.
*   3 ventanas de aluminio 46x55 cms.
*    1 ventana aluminio 60 x 335 cms.
*   2 ventanas aluminio 115 x 190 cms.
*    1 ventana aluminio 155 x 190 cms.



PLANOS INCLUIDOS:

1.    Planta de arquitectura nivel 1.

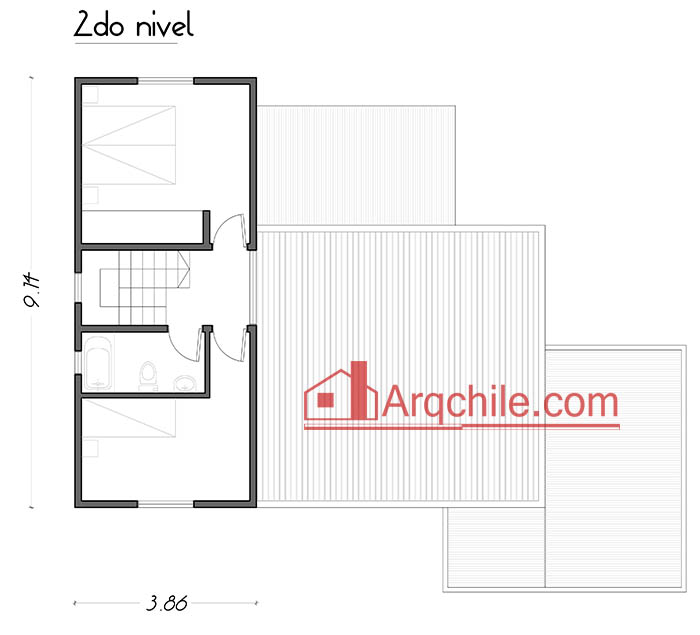

2.    Planta de arquitectura nivel 2.
3.    Elevación Frontal.
4.    Elevación derecha.
5.    Elevación izquierda.
6.    Elevación Trasera.
7.    Detalle de puertas.
8.    Detalle de ventanas.
9.    Planta de Fundación.
10.     Distribución malla acma en radier.
11.     Detalle corte malla  para fund.
12.     Corte X-x (corte de fundación)
13.     Corte H-h .
14.     Detalle de anclaje Radier-Muro.
15.     Detalle pilar de hormigón.
16.     Planta mat muros int nivel 1.
17.     Planta mat muros int nivel 2.
18.     Planta material de pisos nivel 1.
19.    Planta material de pisos nivel 2.
20.    Planta material de cielos nivel 1.
21.    Planta material de cielos nivel 2.
22.    Planta pendiente de aguas.
23.    Planta de cerchas nivel 1.
24.    Planta de cerchas nivel 2.
25.    Planta vigas de piso nivel 2.
26.    Planta terciado de piso nivel 2.
27.    Detalle corte viga H.
28.    Detalle material muros exteriores.
29.    Planta de radier.
30.    Planta malla acma de fundación.
31.    Corte A-a.
32.    Corte B-b.
33.    Logica de muros.
34.    Calculo zinc de techumbre.
35.    Boceto electricidad luces.
36.    Boceto electricidad enchufes.
37.    Boceto agua potable agua fría.
38.    Boceto agua agua caliente.
39.    Boceto desagües.
40.    Detalle de escalera.
41.    Detalle barandas y pasamanos.



Valores actualizados el día 08/07/2017
Una vez realizada tu compra se le enviara el enlace de descarga al correo electrónico que nos indiques.





Proyecto autoconstrucción $ 200.000 clp   /  $320 usd
