Casa W, 92 metros cuadrados
Casa W, 92 metros cuadrados.
3 dormitorios con closet, 2 baños, living- comedor, cocina, y terrazas exteriores.
CARACTERÍSTICAS DE MATERIALES.

PISO.
El piso puede ser en 2 opciones:
* Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 60 cms de profundidad. Sobre cimiento de 20 cms de altura y 15 cms de espesor con malla acma 4,2mm.
Radier de hormigón armado afinado 10 cms de espesor, con malla acma 4.2 mm.
* Con apoyos de hormigón 10x25x50cms, vigas principales de madera 2"x6" y vigas secundarias de 2"x4", (todas las vigas protegidas con Dynaleum). Piso de terciado estructural 18mm. Piso de Terrazas con madera 1"x4" protegida con dynaleum.
Piso living comedor, cocina y baños, cubiertos con cerámica. Pisos de dormitorios cubiertos con piso laminado 8 mm.

MUROS.
Estructura de muros de Panel SIP 10 cms de espesor, recubierto exteriormente con fibrocemento 5mm y pintado con sipalina. Interiormente recubierto con yeso cartón 10mm cubierto con papel decomural. En baños y cocina los muros van recubiertos con fibrocemento de 4mm y con cerámica de muros.
Muros de la terraza de estructura de madera 2"x3", cubierta con madera M-H pintada.
CIELO Y TECHUMBRE.
Se considera cielos de yeso cartón 10mm sin empastar ni pintar, en zonas húmedas cielo de fibrocemento 4mm sin empastar ni pintar.
Se consideran cerchas de madera pino  de 1x4" sobre estas un fieltro asfaltico y posterior zinc acanalado 0.35 mm.  Aislación de cielo en poliestireno 100 mm.

AGUA POTABLE
Agua potable en tuberías de cobre ½" mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm. Agua fría en pvc alta presión de 20 mm.
En baño se contemplan tinas de ducha de 70 x 150 cms.
Juego de baño lavamanos con pedestal y w.c.
Mueble lavaplatos de 50x80 cms aproximadamente. Se incluye toda la grifería de baños, duchas y lavaplatos.
ELECTRICIDAD
Electricidad en conduit rígido 20mm, cableado thhn número 12.
3 enchufes triples por cada dormitorio. En living comedor 3 enchufes triples, en cocina 2 enchufes triples y en baños un enchufe triple.
1 luz por espacio y en living comedor y cocina 2 luces respectivamente.
PUERTAS Y VENTANAS.
Se considera 1 puertas exteriores de pino Oregón maciza  85x200 cms.
Interiormente se consideran 6 puertas de madera mdf sinfonía de 70 cms, instadas con sus respectivos  marcos, bisagras, guardapolvos y cerraduras.
  Se consideran las siguientes ventanas:

"    1 ventana aluminio de 1.40 x 1.40 mts.
"    4 ventanas aluminio de 0.35 x 1.80 mts.
"    4 ventanas aluminio de 2.00 x 1.95 mts.
"    1 ventana aluminio de 1.35 x 1.95 mts.
"    2 ventanas aluminio de 0.46 x 0.55 mts.



PLANOS INCLUIDOS:

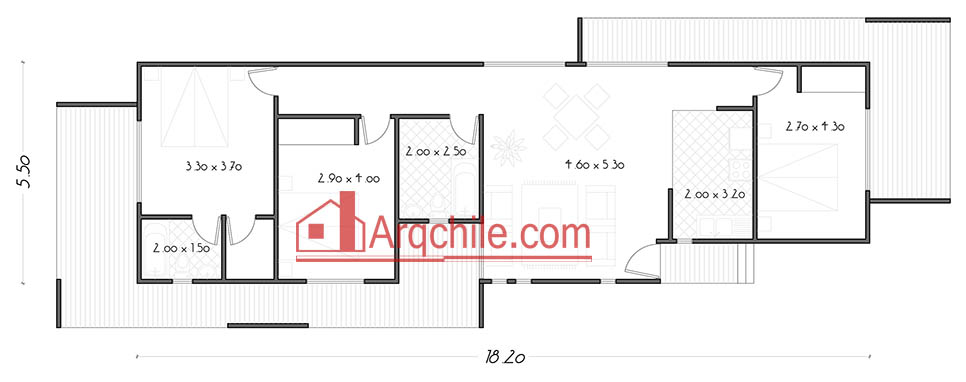

1.    Planta de Arquitectura
2.    Elevación frontal
3.    Elevación trasera
4.    Elevación derecha
5.    Elevación izquierda
6.    Detalle de puertas
7.  Detalle de ventanas
8. Planta de apoyos
9. Planta vigas principales
10. Planta vigas secundarias
11. Planta terciado estructural
12.  Planta de fundación
13.  Planta de radier
14.  Detalle corte malla acma
15.    Corte X-x
16. Detalle anclaje radier-muros
17.  Planta malla acma de fundación
18. Distribución mallaacma en radier
19.    Corte H-h
20. Planta material muros interiores
21.  Planta material de pisos
22. Planta material de cielos
23. Detalle material muros exteriores
24. Planta pendiente de aguas
25.    Planta de cerchas
26.    Detalle de cerchas
27. Planta nivelado de techumbre
28. Detalle unión vigas de terraza
29.    Detalle muros panel sip
30.  Calculo zinc de techumbre
31.    Planta muros-frontones
32.    Corte A - a
33.    Corte B - b
34.  Boceto electricidad enchufes
35.    Boceto electricidad luces
36.    Boceto agua fría
37.    Boceto agua caliente
38.    Boceto desagües





Valores actualizados el día 08/10/2017
Una vez realizada tu compra se le enviara el enlace de descarga al correo electrónico que nos indiques.





Proyecto autoconstrucción $ 85.000 clp   /  $145 usd
