Casa Rivadavia_2  170 metros cuadrados

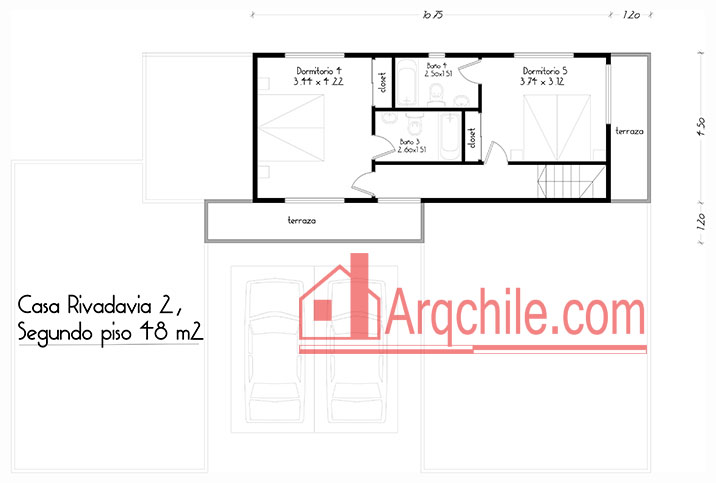

Casa Modelo Rivadavia 2, 170 m2.


5 dormitorios con closet, 4 baños, living- comedor, cocina, lavadero, terrazas y corredores exteriores.
Características.
PISO.
Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 60 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.
Radier de hormigón armado afinado 8 cms de espesor, con malla acma 4.2 mm.
Piso living comedor, cocina, baños, lavadero y terraza cubiertos con cerámica. Pisos de dormitorios cubiertos con piso flotante 8 mm.

MUROS.
Estructura de muros de madera pino 2x4". Cubierto exteriormente con membrana hidrófuga y madera pino seca machihembrada ¾ x4" pintada. Aislación térmica de poliestireno expandido de 100 mm en muros perimetrales.
Interiormente se considera osb 9.5mm recubierto con yeso cartón 10 mm pintado y empastado. Cocina, baños y lavadero con fibrocemento 4 mm cubierto con cerámica de muros 20x30 cms.
Muros exteriores segundo nivel de madera pino 2"x4", cubierto exteriormente con membrana hidrófuga y madera pino machihembrada ¾ x4". Interiormente se considera con terciado ranurado de 9 mm. Los muros interiores del segundo nivel se consideran en madera pino 2"x3"
CIELO Y TECHUMBRE.
Se considera cielos de yeso cartón 10 mm empastado y pintado.
Cielo de alero exterior de madera MH ½ x4" pintada.
Se consideran cerchas de madera pino  de 1x4" sobre estas una membrana hidrófuga y zinc acanalado 0.35mm.
Aislación de cielo en poliestireno 100 mm.
CHIMENEA
Chimenea se considera de estructura de hormigón armado h-30 reforzado con malla acma 4.2 mm en todo su contorno. Exteriormente va cubierta con piedra mosaico  y en su interior con hormigón afinado liso.
En la parte superior lleva un embellecido de ladrillo fiscal adherido con bekron D-A. la superficie de la chimenea es de una cumbre de hormigón armado h-30 reforzada con malla acma 4.2mm.

AGUA POTABLE
Agua potable en tuberías de polipropileno o cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.
En baño se contemplan tinas de ducha de 70 x 170 cms.  Juego de baño lavamanos con pedestal y w.c.
ELECTRICIDAD
Electricidad en conduit rígido 20mm, cableado thhn número 12.
2 enchufes triples por cada dormitorio. En living comedor 3 enchufes triples, en cocina 2 enchufes triples, en baños un enchufe triple, en lavadero un enchufe triple.  Se incluye una luz por espacio y en living comedor 3 luces. En el exterior se incluyen 4 luces. Se incluye también tablero eléctrico con 2 circuitos.
PUERTAS Y VENTANAS.
Se consideran 1 puertas exteriores de pino Oregón maciza  90 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.
Interiormente se consideran 12 puertas de madera mdf sinfonía de 70 cms, instadas con sus respectivos  marcos, bisagras, guardapolvos y cerraduras.
  Se consideran las siguientes ventanas:
"    4 ventanas de aluminio baño, 46 x 55 cms.
"    1 ventana aluminio 121x100 cms.
"    1 ventana aluminio 125x100 cms.
"    3 ventanas aluminio 140 x 140 cms.
"    1 ventana aluminio 190x210 cms.
"    1 ventana aluminio 100 x 210 cms.
"    10 ventanas aluminio 175 x 210 cms.
"    1 ventana aluminio 235 x 210 cms.

PLANOS INCLUIDOS:

1.-Planta de arquitectura 1.
2.-Planta arquitectura 2.
3.-Elevación Frontal.
4.-Elevación Trasera.
5.-Elevación derecha.
6.-Elevación izquierda.
7.-Corte A-a.
8.-Corte X-x.
9.-Vigas principales 2do nivel.
10.-Vigas secundarias 2do nivel.
11.-Planta piso 2do nivel.
12.-Planta distribución malla acma.
13.-Embarrotado cielo exterior.
14.-Superficie de recintos.
15.-Planta de piso.
16.-Planta de fundación.
17.-Detalle de puertas.
18.-Detalle de ventanas.
19.-Planta de Cerchas 1er nivel.
20.-Planta de cerchas 2do nivel.
21.-Planta pendiente 1er nivel.
22.-Planta pendiente 2do nivel.
23.-Distribución zinc alum 1er nivel.
24.-Distribución zinc alum 2do nivel.
25.-Detalle de cerchas.
26.-Nivelado de techumbre 1er nivel.
27.-Nivelado de techumbre 2do nivel.
28.-Lógica de muros.

29.-Boceto Planta  Electricidad.
30.-Boceto Planta Agua potable.
31.-Boceto Planta desagües.



Una vez realizada tu compra se le enviara el enlace de descarga al correo electronico que nos indiques.



Proyecto autoconstrucción $ 95.000 clp   /  $160 usd
