Casita S,  47 metros cuadrados
Casita Modelo S, 47 m2.

2 dormitorios, 1 baño, comedor y cocina.
Características.
PISO:
Radier de hormigón H-20, 8 cms de espesor, reforzado con malla acma 4.2mm. Altura de piso a suelo de 30 cms. Fundación H-20, de 15 cms de espesor, de 40 cms de profundidad,  reforzado con malla acma 4.2mm.
MUROS:
  Estructura de muros de madera pino 2"x3", cubierto exteriormente con fieltro asfaltico 10/40 y madera 1/2"x4" machihembrada exterior. Interiormente recubierto con yeso cartón 10mm y fibrocemento 4 mm en baño y cocina. Aislación térmica en muros de poliestireno  50mm.
PUERTAS Y VENTANAS:
  Se consideran 3 ventanas aluminio estándar de 100x100 cms, en baño ventana aluminio estándar de 46x55 cms y una ventana de 140x120 cms. Marco de ventanas en madera 1"x6".
Puertas consideraremos solamente 2 puertas de terciado de 70cms, una en acceso principal y otra en el baño, con sus respectivos marcos de puertas, cerraduras estándar y bisagras 3 ½.

TECHUMBRE Y CIELO.
  Consideramos cerchas de madera pino de 1"x4". Cielo de yeso cartón 10 mm y nivelado con madera 2"x2", techumbre nivelada con madera 2"x2", cubierto con fieltro asfaltico 10/40 y posterior con zinc acanalado 0,30 mm. Cumbrera de hojalatería 40cms.  Aislación térmica en cielo de poliestireno 100 mm (o 2 de 50mm para este caso).
ELECTRICIDAD Y AGUA POTABLE:
Electricidad en cableado thhn número 12, cubierto con conduit compex de 20mm. Consideramos 1 enchufe triple en living, cocina y en dormitorios, en baño un enchufe simple. Las luces también consideramos una luz en living, cocina, dormitorios y baño. No consideramos en la electricidad lo que son los automáticos.
En agua potable y desagües consideramos para agua fría tubería de pvc de 20mm, para agua caliente tubería de cobre de ½", esta se dejara instalada pero no conectada a ningún calefón.
Artefactos considerados instalados con sus respectivos elementos. Lavamanos, pedestal, llave monomando, ducha monomando con receptáculo de 70 cms, wc y estanque.  En la cocina solamente un mueble lavaplatos estándar con llave monomando. Los desagües en pvc de 110 mm para wc  y pvc 40 mm para los demás artefactos.





PLANOS INCLUIDOS:
1.-Planta de Arquitectura.
2.-Elevación: frontal, trasera, derecha, izquierda.
3.-Planta fundación.
4.-Detalle puertas y ventanas.
5.-Corte X-x.
6.-Planta malla acma.
7.-Superficie material de cielo.
8.-Corte A-a
9.-Planta distribución de zinc.
10.-Planta de cerchas.
11.-Detalle de cerchas.
12.-Planta de pendiente de aguas.
13.-Boceto electricidad enchufes
14.-Boceto electricidad luces
15.-Boceto agua fría
16.-Boceto agua caliente
17.-Boceto desagües
18.-Planta nivelado de techumbre.
19.-Planta material de muros.





Una vez realizada tu compra se te enviara todo el proyecto al correo electronico que nos indiques.
Casita S, 47 m2
Casita S, 47 m2
Casita S, 47 m2
Casita S, 47 m2
Proyecto autoconstrucción $ 17.000 clp
Inicio
contacto@arqchile.com
Preguntas Frecuentes
Casita S, 47 m2
Casita S, 47 m2
Que puedes obtener por $17.000 clp ?
  • Todos los planos de arquitectura del proyecto Formato JPG y PDF. (ver planos incluidos en la descripción)

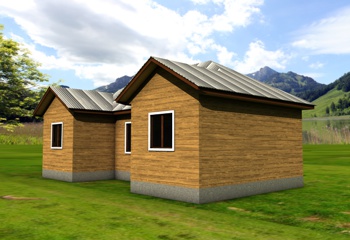

  • 6 imagenes 3D full HD, 2560 x 1600 pxl formato JPG .
  • El Calculo de materiales formato EXCEL.
Todo esto te sirve para construir la casa por tus medios, ahorrando dinero en la compra de materiales, ya que compras los materiales exactos y  escogiendo tus propios constructores.
