25. Plano distribución de muros
26. Boceto agua fría
27. Boceto agua caliente
28. Boceto desagües
29. Boceto electricidad luces
30. Boceto electricidad enchufes

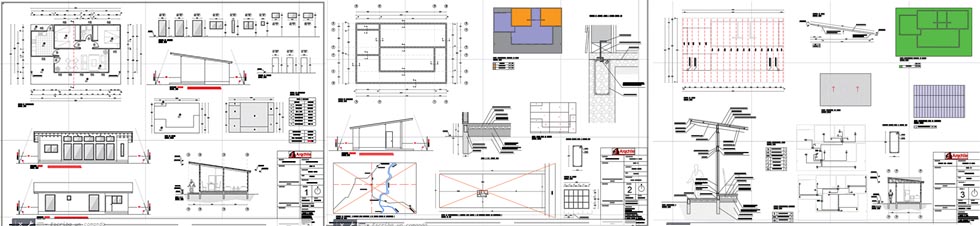

Planos incluidos

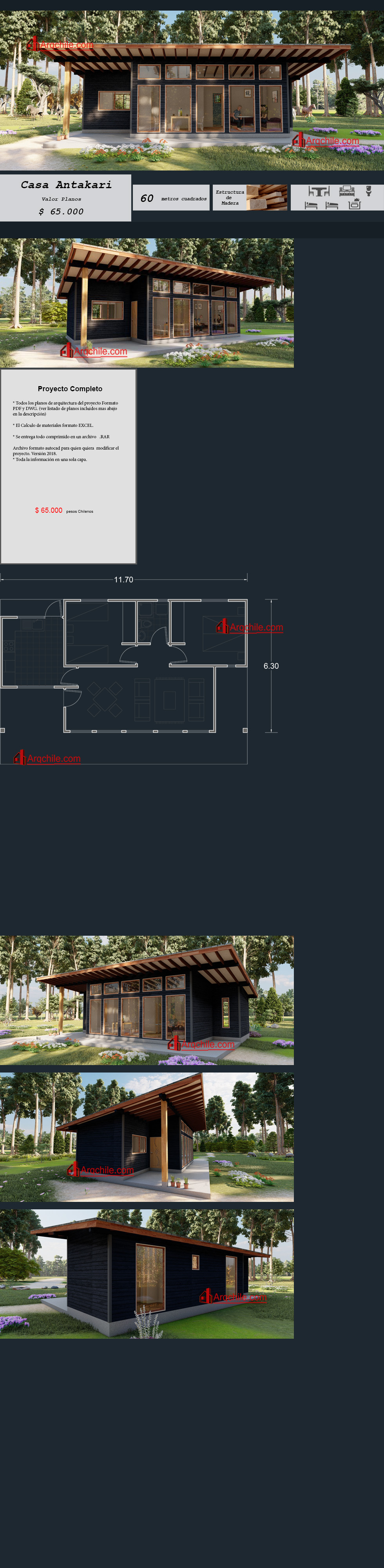

Casa modelo Antakari, 60 metros cuadrados.
2 dormitorios, 1 baño, living- comedor y cocina.
Características.
PISO
Radier hormigón armado g25 de 10 cms de espesor y 40 cms de altura, con malla acma. Fundación g25 de 60 cms de profundidad y 15 cms de espesor, armado con cadena acma 12x27 cms.
Piso en si de piso laminado 8mm en dormitorios y de cerámica de piso de 33x33 cms. En los demás espacios.
MUROS
Estructura de muros de madera 2"x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico 10/40 + siding fibrocemento.
Interiormente se considera + yeso cartón 10 mm empastado y pintado.
En zonas húmedas fibrocemento 4mm + cerámica de muros 20x30 cms.
CIELO Y TECHUMBRE
Se considera viga a la vista de 1,5"x6", sobre estas cielo de madera m/h para interior y exterior. Posteriormente madera 2"x3" para nivelar techumbre y clavar cielo. Aislación térmica de techumbre en poliestireno de 75mm. Luego fieltro asfaltico 10/40 + zinc acanalado 0.35mm.
Agua potable en tuberías de pvc alta presión 20mm para agua fría y cobre 20mm para agua caliente.
Electricidad en Conduit rigido 16, cableado thhn número 12.
Ventanas de aluminio cristal 5 o 6mm.
En esta casa se tiene un gasto en material de $ 10.377.205 con fecha enero 2023.
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos impresos y firmados por arquitecto, y realizar su ingreso municipal, por un valor adicional.
* Dentro de la 7ma región puede solicitar nuestro servicio de construcción.
1. Planta de Arquitectura
2. Detalle de puertas
3. Detalle de ventanas
4. Elevación frontal
5. Elevación trasera
6. Elevación derecha
7. Elevación izquierda
8. Plano de radier
9. Cuadro de superficies
10. Corte A - a
11. Corte X - x
12. Detalle anclaje radier - muros
13. Detalle cadena acma
14. Plano malla acma en radier
15. Ejemplo croquis de ubicación
16. Ejemplo plano de emplazamiento
17. Lógica de muros
18. Plano distribución material pisos
19. Planta de vigas
20. Detalle de vigas
21. Plano distribución material cielos
22. Plano distribución zinc techumbre
23. Plano pendiente de aguas
24. Corte escantillón 1
