Planos incluidos

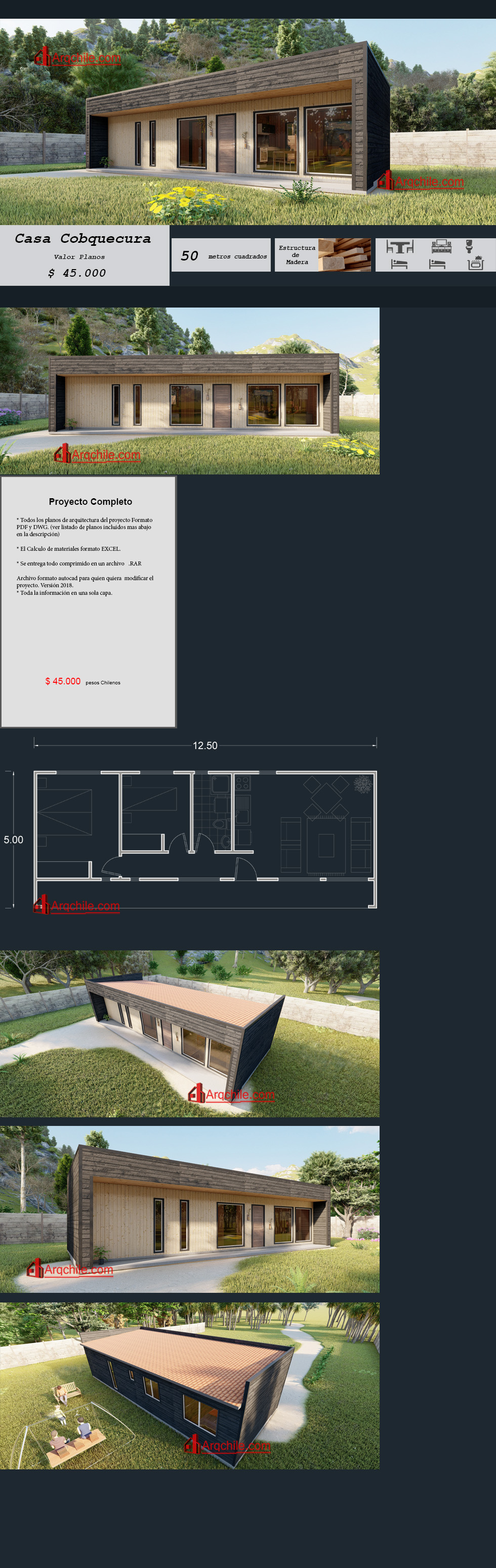

Casa modelo Cobquecura, 50 m2 + exterior.
2 dormitorios, 1 baños, living- comedor y cocina.
Características.
PISO
Radier hormigón armado g25 de 10 cms de espesor y 20 cms de altura, con malla acma. Fundación g25 de 60 cms de profundidad y 15 cms de espesor, armado con cadena acma 12x27 cms.
Piso en si de piso laminado 8mm en dormitorios y de cerámica de piso de 33x33 cms. En los demás espacios.
MUROS
Estructura de muros de madera 2"x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico 10/40 + siding fibrocemento.
Interiormente se considera + yeso cartón 10 mm empastado y pintado.
En zonas húmedas fibrocemento 4mm + cerámica de muros 20x30 cms.
CIELO Y TECHUMBRE
Se considera cielo de yeso cartón 10mm o fibrocemento 4 mm según corresponda, nivelado con madera 2"x2". Aislación térmica de techumbre en poliestireno de 100mm.
Se consideran cerchas de madera 1"x4", sobre estas un nivelado de madera 2"x2", + fieltro asfaltico 10/40 + zinc acanalado 0.35 mm
Agua potable en tuberías de pvc alta presión 20mm para agua fría y cobre 20mm para agua caliente.
Electricidad en Conduit rigido 16, cableado thhn número 12.
Ventanas de aluminio cristal 5 o 6mm.
En esta casa se tiene un gasto en material de $ 7.683.958 aprox. con fecha abril 2023
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos impresos y firmados por arquitecto, y realizar su ingreso municipal, por un valor adicional.
* Dentro de la 7ma región puede solicitar nuestro servicio de construcción.
1. Planta Arquitectura
2. Elevación Frontal
3. Elevación Derecha
4. Elevación Trasera
5. Elevación Izquierda
6. Detalle de puertas
7. Detalle de ventanas
8. Planta de fundación
9. Cuadro de superficies
10. Ejemplo plano emplazamiento
11. Ejemplo croquis de ubicación
12. Detalle anclaje radier muros
13. Corte X - x
14. Detalle cadena acma
15. Plano distribución material de pisos
16. Plano distribución material cielos
17. Planta de cerchas
18. Detalle de cerchas
19. Plano pendiente de aguas
20. Corte A - a
21. Corte escantillón
22. Lógica de muros
23. Boceto electricidad luces
24. Boceto electricidad enchufes
25. Boceto agua fría
26. Boceto agua caliente
27. Boceto desagües
