25. Corte escantillón
26. Distribución material de pisos
27. Distribución material de cielos
28. Boceto agua fría
29. Boceto agua caliente
30. Boceto desagües
31. Boceto electricidad luces
32. Boceto electricidad enchufes
Planos incluidos

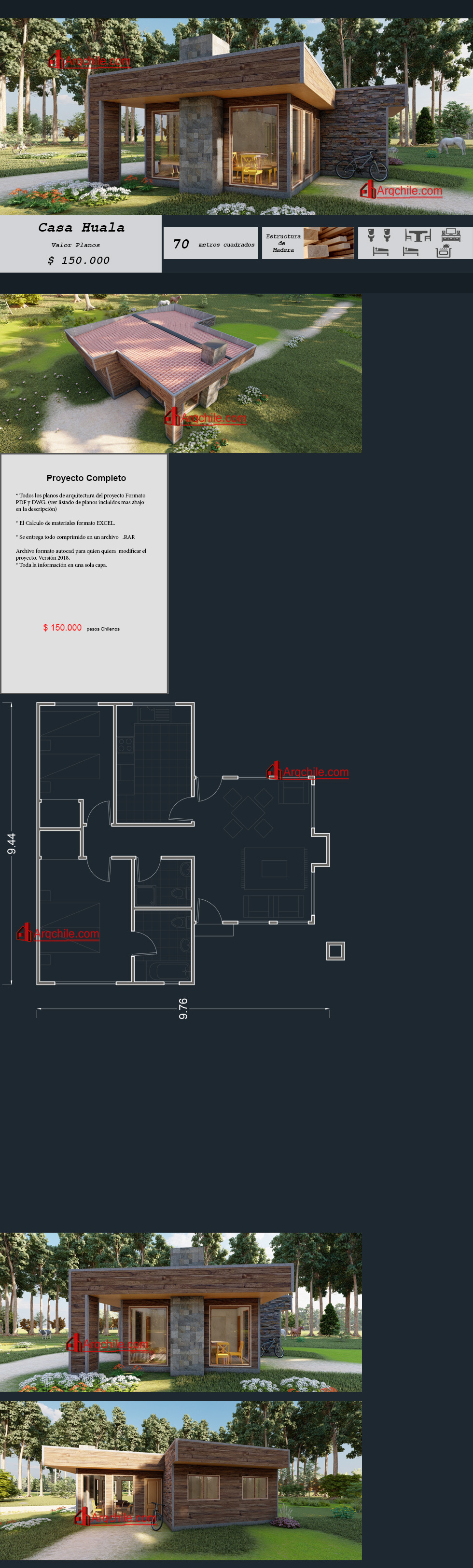

Casa modelo Huala, 70 m2.
2 dormitorios, 2 baños, living- comedor y cocina.
Características.
PISO
Radier hormigón armado g25 de 10 cms de espesor y 20 cms de altura, con malla acma. Fundación g25 de 60 cms de profundidad y 15 cms de espesor, armado con cadena acma 12x27 cms.
Piso en si de piso laminado 8mm en dormitorios y de cerámica de piso de 33x33 cms. En los demás espacios.
MUROS
Estructura de muros de madera 2"x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico 10/40 + siding fibrocemento o piedra mosaico según corresponda.
Interiormente se considera + yeso cartón 10 mm empastado y pintado.
En zonas húmedas fibrocemento 4mm + cerámica de muros 20x30 cms.
CIELO Y TECHUMBRE
Se considera cielo de yeso cartón 10mm o fibrocemento 4 mm según corresponda, para exterior se considera cielo de fibrocemento 4mm, nivelado con madera 2"x2". Aislación térmica de techumbre en poliestireno de 100mm.
Se consideran cerchas de madera 1"x4", sobre estas un nivelado de madera 2"x2", + fieltro asfaltico 10/40 + zinc ondulado.
Agua potable en tuberías de pvc alta presión 20mm para agua fría y cobre 20mm para agua caliente.
Electricidad en Conduit rigido 16, cableado thhn número 12.
Ventanas de aluminio cristal 5 o 6mm.
En esta casa se tiene un gasto de $11.414.263 aprox. en materiales, segun sodimac Talca, con fecha 08/08/2022.
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos firmados por arquitecto, por un valor adicional.
* Dentro de la 7ma región puede solicitar nuestro servicio de construcción.
1. Planta de Arquitectura
2. Elevación Frontal
3. Elevación Trasera
4. Elevación Derecha
5. Elevación Izquierda
6. Detalle de puertas
7. Detalle de ventanas
8. Lógica de muros
9. Cuadro de superficies
10. Planta de fundación
11. Corte X - x
12. Detalle cadena acma
13. Detalle anclaje radier - muros
14. Ejemplo croquis de ubicación
15. Ejemplo plano emplazamiento
16. Plano de radier
17. Plano malla acma en radier
18. Planta de cerchas
19. Detalle de cerchas
20. Plano pendiente de aguas
21. Corte A - a
22. Corte B - b
23. Plano distribución material muros
24. Detalle muros exteriores
