Planos incluidos

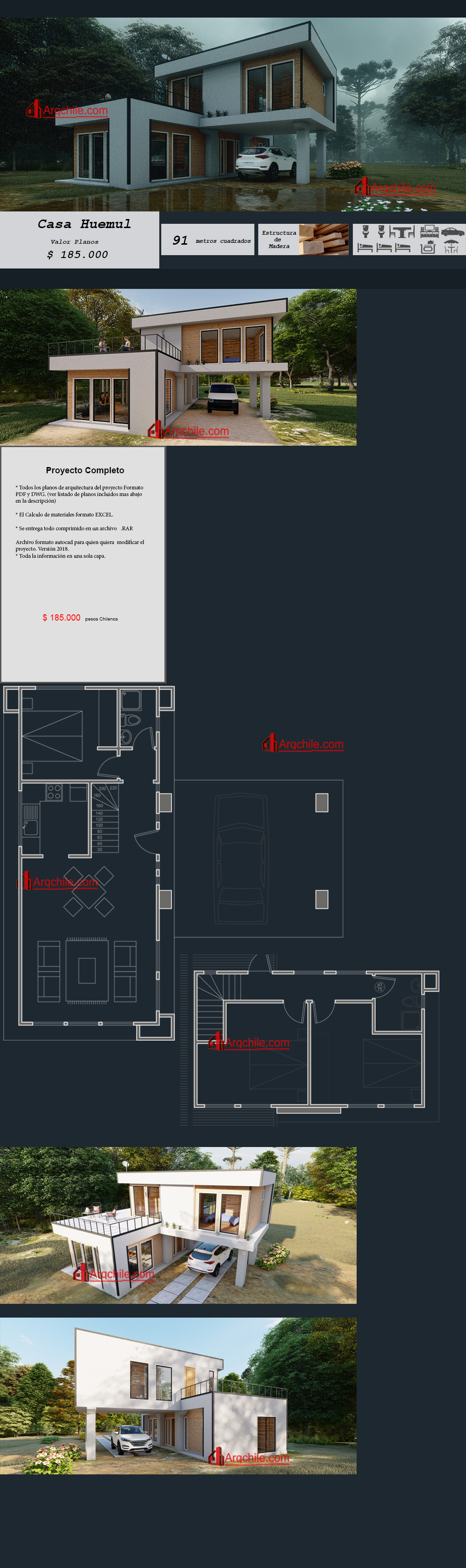

Casa Modelo Huemul, 91 m2
Living - Comedor, 3 dormitorios, 2 baños, cocina, estacionamiento y terraza superior.
Características.
PISO
Radier hormigón armado g25 de 10 cms de espesor y 20 cms de altura, con malla acma. Fundación g25 de 60 cms de profundidad y 15 cms de espesor, armado con cadena acma 12x27 cms.
Piso en si de piso laminado 8mm en dormitorios y de cerámica de piso de 33x33 cms. En los demás espacios.
La estructura del segundo nivel es en base a vigas principales de 200x50x3mm metálicas, vigas secundarias de madera de 2"x6" y vigas terciarias de madera de 2"x4", posterior a eso planchas de terciado estructural de 18mm y posterior el piso laminado o cerámica de pisos según corresponda.
MUROS
Estructura de muros de madera 2"x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico 10/40 + madera m/h de ½"x4" o fibrocemento 5 mm empastado y pintado.
Interiormente se considera terciado ranurado 9 mm.
En zonas húmedas fibrocemento 4mm + cerámica de muros 20x30 cms.
CIELO Y TECHUMBRE
Se considera cecha de madera 1"x4", sobre esta madera 2"x 2" para nivelar techumbre, posterior fieltro asfaltico 10/40 y zinc acanalado 0.35 mm. o 0.40 mm.
Cielo de yeso cartón 10 mm o fibrocemento 4 mm. Según corresponda.
Agua potable en tuberías de pvc alta presión 20mm para agua fría y cobre 20mm para agua caliente.
Electricidad en Conduit rigido 16, cableado thhn número 12.
Ventanas de aluminio cristal 5 o 6mm.
En esta casa se tiene un gasto en material de $ 15.364.000 aprox. con fecha enero 2023
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos impresos y firmados por arquitecto, y realizar su ingreso municipal, por un valor adicional.
* Dentro de la 7ma región puede solicitar nuestro servicio de construcción.
1. Planta de Arquitectura 1
2. Planta de Arquitectura 2
3. Elevación Frontal
4. Elevación Trasera
5. Elevación Derecha
6. Elevación Izquierda
7. Detalle de puertas
8. Detalle de ventanas
9. Cuadro de superficies
10. Ejemplo plano emplazamiento
11. Ejemplo croquis de ubicación
12. Planta de fundación
13. Planta de radier
14. Plano malla acma en radier
15. Detalle anclaje radier - muros
16. Corte X - x
17. Corte Z - z
18. Corte U - u
19. Corte E - e
20. Detalle cadena acma
21. Detalle pilar acma
22. Plano distribución material de pisos
23. Plano de cerchas nivel 1
24. Plano de cerchas nivel 2
25. Detalle de cerchas
26. Plano pendiente de aguas
27. Plano distribución material de cielos
28. Corte A - a
29. Detalle de escalera
30. Detalle de baranda
30. Detalle de baranda
31. Boceto electricidad luces
32. Boceto electricidad enchufes
33. Boceto agua fria
34. Boceto agua caliente
35. Boceto desagues
36. Plano distribución material de muros
37. Detalle material muros exteriores
38. Detalle fronton interior
39. Plano distribución material de techo
40. Plano vigas principales
41. Plano vigas secundarias
42. Plano vigas terciarias
43. Plano terciado de piso
44. Detalle de terraza opción 1
45. Detalle de terraza opción 2
46. Lógica de muros
