Casa LaSerena_ 130 metros cuadrados

Casa modelo La Serena2019,

130 metros cuadrados + estacionamiento.

4 dormitorios con closet, 3 baños, living- comedor, cocina, lavadero y estacionamiento.

PISO.

Fundación de hormigón armado con malla acma 4.2 mm.G-25. De 60 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.

Radier de hormigón armado afinado 10 cms de espesor, con malla acma 4.2 mm

MUROS.

Estructura de muros de madera pino 2x4" o Zinc-Alum 2x4. Cubierto exteriormente con osb 9.5mm + fieltro asfaltico y tinglado fibrocemento. Aislación térmica de poliestireno expandido de 100 mm en muros perimetrales.

Interiormente se considera con yeso cartón 15mm. Empastado y pintado. Baños se considera recubrimiento de fibrocemento 5 mm. + cerámicas de muros.

CIELO Y TECHUMBRE.

Se considera cielo de yeso cartón 10mm empastado y pintado. Aislación térmica de techumbre en poliestireno de 100mm.

Se consideran cerchas de madera pino de 1x4" o Zinc-Alum 2x4. Sobre estas una membrana hidrófuga y zinc acanalado 0.35mm

Agua potable en tuberías de polipropileno o cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.

En baño incluye tina de ducha 80x150 cms, juego de baño lavamanos con pedestal y w.c.

En cocina se considera mueble lavaplatos estándar 50 x 110 cms.

Se considera lavadero 50x100 cms y arranques de agua para lavadora.

Electricidad en conduit rígido 16, cableado thhn numero 12.

Incluye 2 enchufes triples por cada dormitorio. En living comedor 3 enchufes triples, en cocina 2 enchufes triples, en baños un enchufe triple, en lavadero un enchufe triple. Se incluye una luz por espacio y en living comedor 3 luces. En el exterior se incluyen 4 luces. Se incluye también tablero eléctrico con 2 circuitos.

PUERTAS Y VENTANAS.

Se consideran 1 puertas exteriores de pino Oregón maciza de 90 cms, y 2 puertas de 80 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.

Interiormente se consideran 8 puertas de madera HDF sinfonía de 70 cms, instadas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.

Todas las ventanas son de cristal simple de 5mm, estructura de aluminio, marcos interiores y exteriores de madera.

considera planos en estructura de madera y en estructura de Zinc- Alum ( metalcon ).

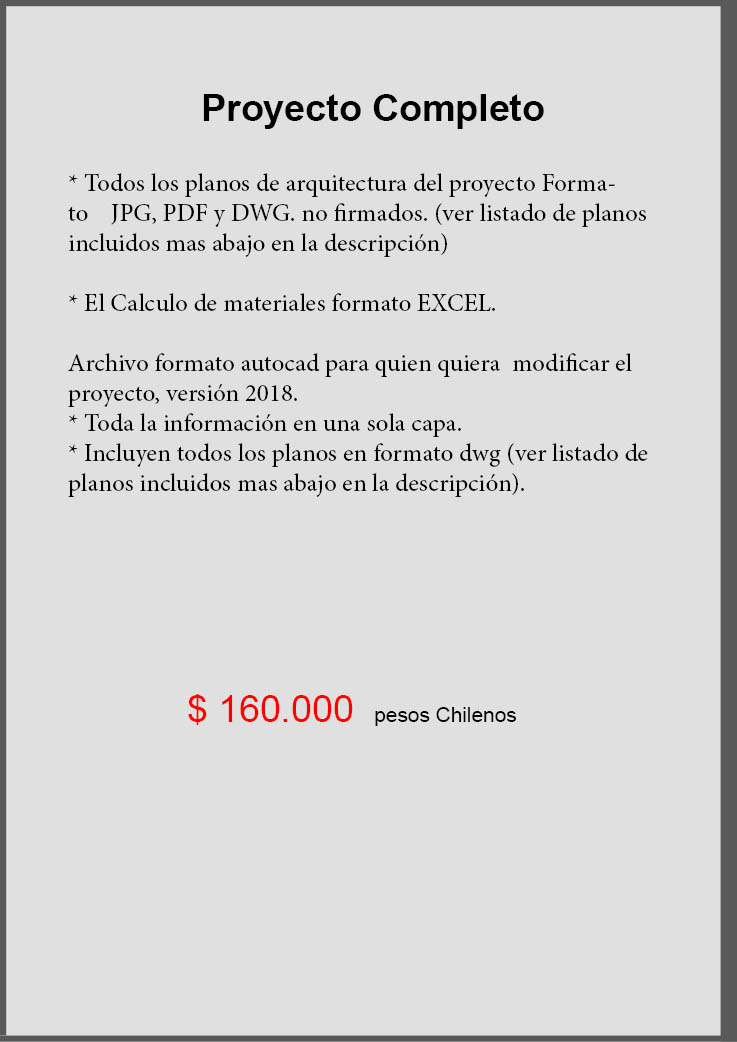

Planos incluidos :

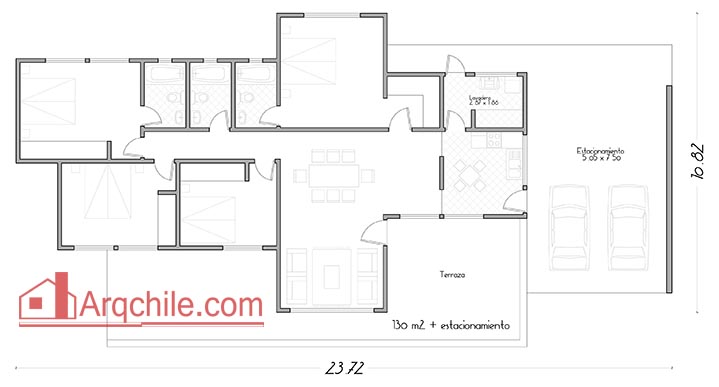

1. Planta Arquitectura

2. Elevación Frontal

3. Elevación Derecha

4. Elevación Trasera

5. Elevación Izquierda

6. Detalle de puertas

7. Detalle de Ventanas

8. Corte X-x

9. Detalle cadena ACMA

10. Detalle anclaje radier-muros

11. Corte R - r

12. Detalle pilar acma

13. Distribución malla acma en radier

14. Logica de muros

15. Planta de radier

16. Logica muro de albañileria

17. Detalle muro lateral

18. Planta de cerchas

19. Detalle de cerchas

20. Calculo zinc de techumbre

21. Pendiente de aguas

22. Distribución material muros interiores

23. Distribución material pisos

24. Distribución material cielos

25. Detalle frontón interior

26. Boceto electricidad Luces

27. Boceto electricidad Enchufes

28. Boceto agua Fria

29. Boceto agua Caliente

30. Boceto desagues

31. Planta vigas principales

32. Planta vigas secundarias

33. Planta de apoyos

34. Planta distribución terciado

35. Planta apoyos de terraza

36. Planta vigas de terraza

37. detalle corte vigas de piso

38. Corte A - a

39. Corte B - b

40. Calculo material muros exteriores

" Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.

" Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal.
