* Antecedentes *

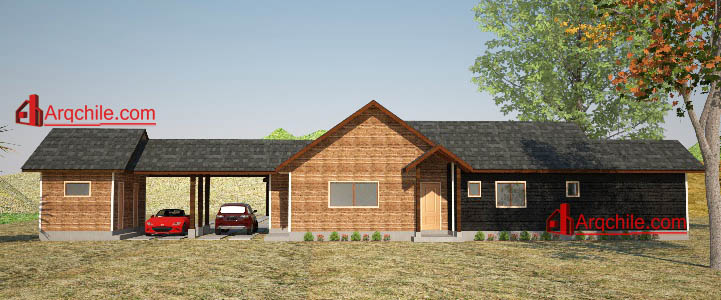

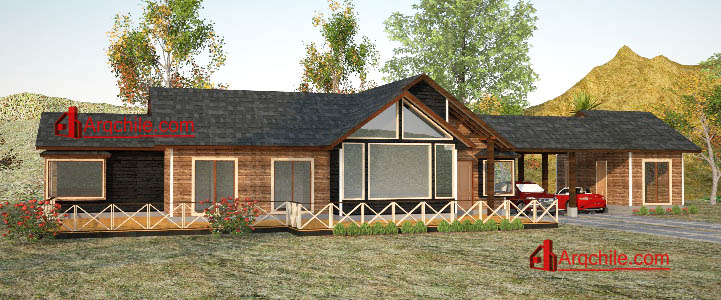

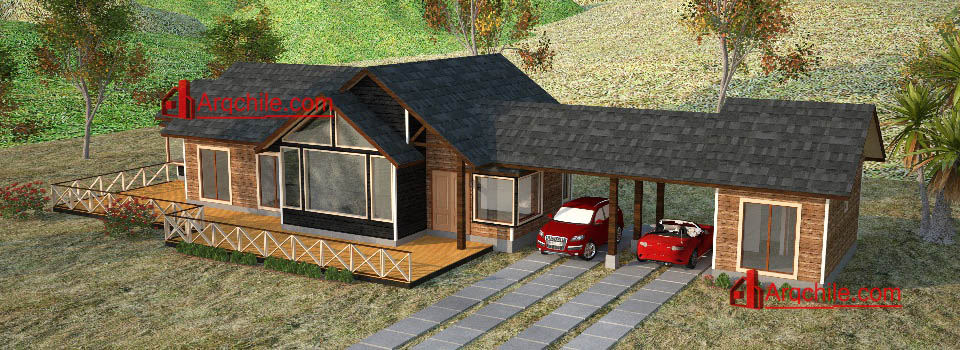

Casa modelo MailenSayen, 132 metros cuadrados + estacionamiento + terraza.
4 dormitorios con closet, 1 sala de estudio, 3 baños, living- comedor, cocina, lavadero, estacionamiento y terraza.
Características.
PISO.
Fundación de hormigón armado G-25, con cadena acma 12x27, De 60 cms de prof. y 15 cms esp. Sobre cimiento de 40 cms de altura y 15 cms esp.
Radier de hormigón armado afinado 10 cms de esp, con malla acma 4.2 mm
MUROS.
Estructura de muros de madera pino 2x3" o Zinc-Alum 2x3. Cubierto exteriormente con osb 9.5mm + fieltro asfaltico y tinglado fibrocemento. Aislación térmica de poliestireno expandido de 50 mm en muros perimetrales.
Interiormente se considera con yeso cartón 15mm. Empastado y pintado. Baños se considera recubrimiento de fibrocemento 4 mm. + Cerámicas de muros.
CIELO Y TECHUMBRE.
Se considera cielo de yeso cartón 10mm empastado y pintado. Aislación térmica de techumbre en poliestireno de 100mm.
Se consideran cerchas de madera pino de 1x4" o Zinc-Alum 2x4. Sobre estas un fieltro asfaltico y zinc acanalado 0.35mm, o terciado estructural 15 mm + teja asfaltica gravillada.
Agua potable en tuberías de cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.
En baño considera tina de ducha 80x160 cms, y receptáculo de 70x70 cms. juego de baño lavamanos con pedestal y w.c.
En cocina se considera mueble lavaplatos estándar 50 x 110 cms.
En lavadero se incluyen lavadero 50x100 cms y arranques de agua para lavadora.
Electricidad en conduit rígido 16, cableado thhn numero 12.
Considera todos sus enchufes triples.
PUERTAS Y VENTANAS.
Se consideran 2 puertas exteriores de pino Oregón maciza de 70 cms, y 2 puertas de 80 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.
Interiormente se consideran 8 puertas de madera HDF sinfonía de 70 cms, instadas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.
Todas las ventanas son de cristal simple de 5mm o 6 mm, estructura de aluminio, marcos interiores y exteriores de madera.

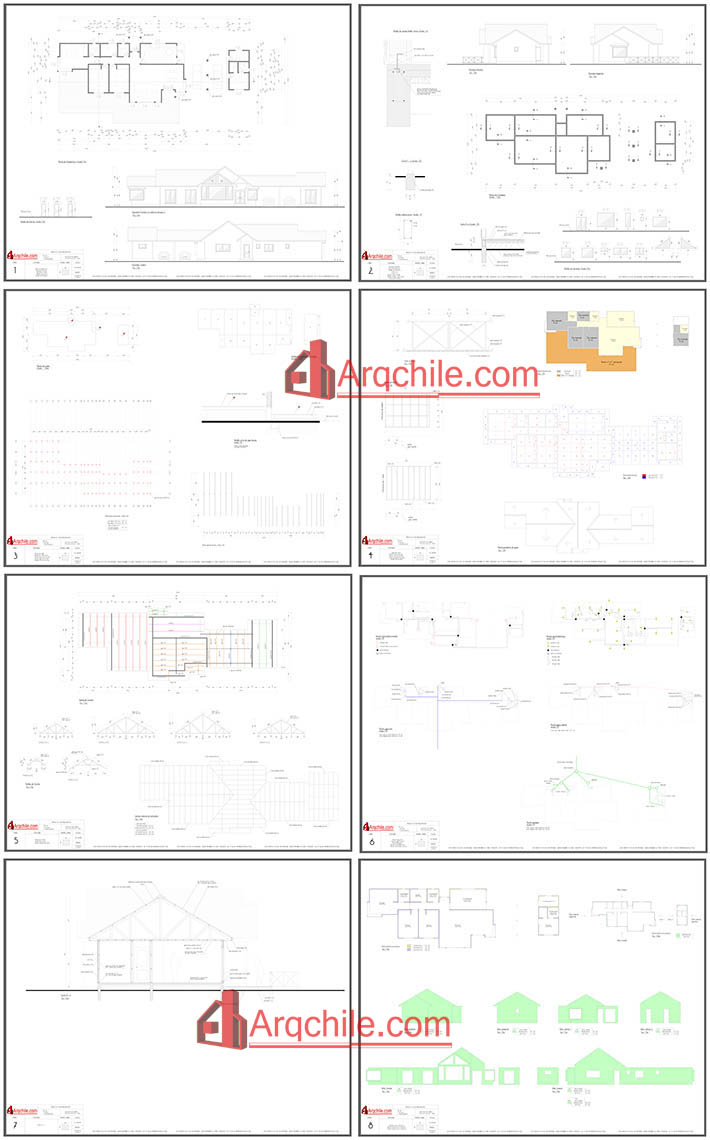

Planos incluidos :

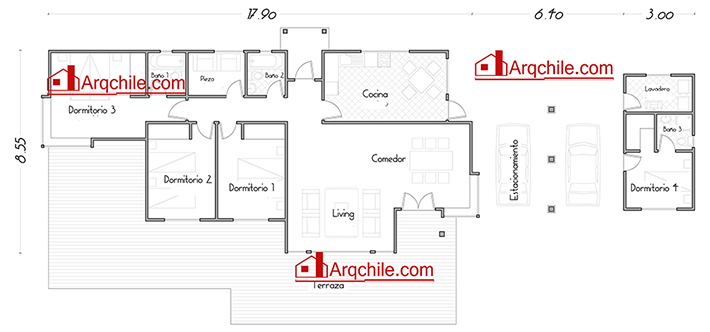

1. Planta Arquitectura
2. Elevación Frontal
3. Elevación Trasera
4. Detalle de puertas
5. Detalle de Ventanas
6. Elevación Derecha
7. Elevación Izquierda
8. Detalle de Ventanas
9. Corte X-x
10. Corte F-f
11. Detalle cadena ACMA
12. Detalle anclaje radier-muros
13. Planta de fundación
14. Planta de radier
15. Distribución malla acma
16. Planta apoyos de terraza
17. Planta vigas de terraza
18. Detalle corte de terraza
19. Lógica de muros
20. Planta material de pisos
21. Planta material de cielos
22. Planta pendiente de aguas
23. Detalle de baranda
24. Planta de cerchas
25. Detalle de cerchas
26. Planta material de techos
27. Boceto agua Fría
28. Boceto agua Caliente
29. Boceto desagües
30. Boceto electricidad luces
31. Boceto electricidad enchufes
32. Corte A - a
33. Detalle muros exteriores
34. Planta material muros interiores
35. Planta material muros exteriores
Incluye 4 cálculos de materiales:
1. Estructura de madera y techumbre de zinc acanalado: Gasto en material de $14.880.00 app.
2. Estructura de madera y techumbre de teja asfáltica: Gasto en material de $16.260.00 app.
3. Estructura de Zinc-Alum (metalcon) y techumbre de zinc acanalado: Gasto en material de $16.180.00 app.
4. Estructura de Zinc-Alum (metalcon) y techumbre de teja asfáltica: Gasto en material de $17.600.00 app
Valores según sodimac cerrillos, 16/08/2020
" Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
" Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal.
contacto@arqchile.com
+56 949671588
Valor proyecto autoconstrucción $ 85.000 CLP
Casa MailenSayen 132 M2
+ estacionamiento
+ terraza
