18. Detalle de cerchas
19. Plano pendiente de aguas
20. Corte escantillón
21. Boceto agua fría
22. Boceto agua caliente
23. Boceto desagües
24. Boceto enchufes
25. Boceto luces
26. Corte A - a
27. Ejemplo croquis ubicación
28. Ejemplo emplazamiento
Planos incluidos

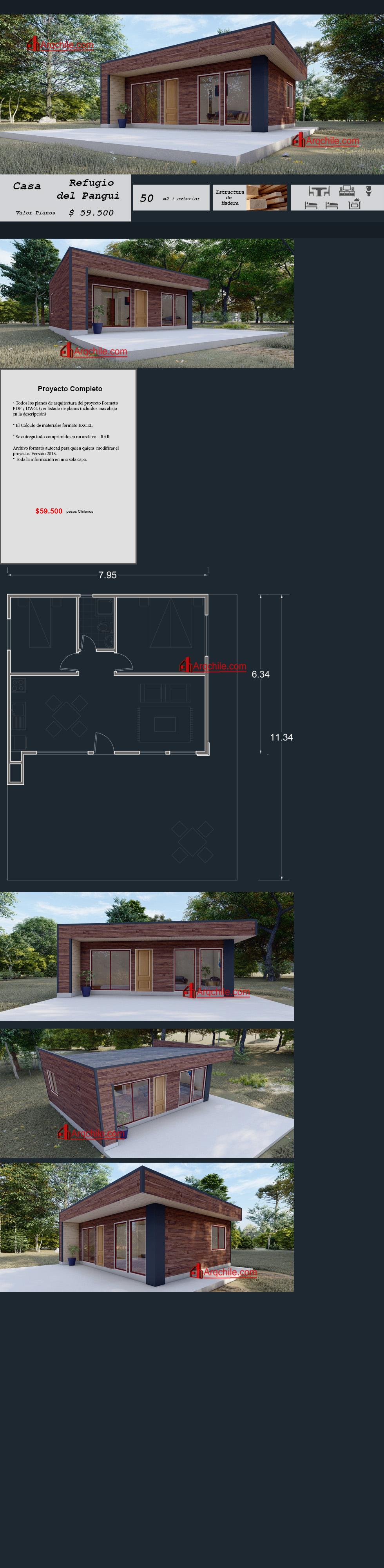

Casa modelo Refugio del Pangui, 50 m2 + terraza
2 dormitorios, 1 baño, living- comedor y cocina.
Características.
PISO
Radier hormigón armado g25 de 10 cms de espesor y 40 cms de altura, con malla acma. Fundación g25 de 60 cms de profundidad y 15 cms de espesor, armado con cadena acma 12x27 cms.
Piso en si de piso laminado 8mm en dormitorios y de cerámica de piso de 33x33 cms. En los demás espacios.
MUROS
Estructura de muros de madera 2"x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico 10/40 + siding fibrocemento.
Interiormente se considera + yeso cartón 15 mm empastado y pintado.
En zonas húmedas fibrocemento 4mm + cerámica de muros 20x30 cms.
CIELO Y TECHUMBRE
Se considera cielo de yeso cartón 10mm o fibrocemento 4 mm según corresponda, para exterior se considera cielo de fibrocemento 4mm, nivelado con madera 2"x2". Aislación térmica de techumbre en poliestireno de 100mm.
Se consideran cerchas de madera 1"x4", sobre estas un nivelado de madera 2"x2", + fieltro asfaltico 10/40 + zinc acanalado.
Agua potable en tuberías de pvc alta presión 20mm para agua fría y cobre 20mm para agua caliente.
Electricidad en Conduit rigido 16, cableado thhn número 12.
Ventanas de aluminio cristal 5 o 6mm.
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos firmados por arquitecto, por un valor adicional.
* Dentro de la 6ta- 9na región puede solicitar nuestro servicio de construcción.
1. Planta de Arquitectura
2. Detalle de puertas
3. Detalle de ventanas
4. Elevación frontal
5. Plano de radier
6. Cuadro de superficies
7. Elevación trasera
8. Elevación derecha
9. Elevación izquierda
10. Corte X - x
11. Detalle cadena acma
12. Plano material pisos
13. Planta de fundación
14. Corte Y - y
15. Lógica de muros
16. Plano material cielos
17. Planta de cerchas
