Casa Batuco 240 metros cuadrados
Casa Batuco 240 m2.
6 dormitorios, 3 baños, living- comedor, cocina, lavadero, leñera, estacionamiento, corredores y terrazas superiores de libre disposición.
CARACTERÍSTICAS DE MATERIALES.
PISO.
Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 60 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.
Radier de hormigón armado afinado 8 cms de espesor, con malla acma 4.2 mm.
Piso living comedor, cocina, baños, lavadero y terraza cubiertos con cerámica. Pisos de dormitorios cubiertos con piso flotante 8 mm.
MUROS.
Bóveda central que corresponde al living comedor es de muros de albañilería confinada de 20 cms de espesor.
Estructura de muros resto de la casa de madera 2x4". Cubierto exteriormente con osb 9.5 mm, membrana hidrófuga y tinglado fibrocemento 6mm, pintado a elección. Aislación térmica de poliestireno expandido de 100 mm en muros perimetrales.
Interiormente se considera yeso cartón 15 mm pintado y empastado en dormitorios y corredores interiores. Cocina, baños y lavadero con fibrocemento 4 mm cubierto con cerámica de muros 20x30 cms. Living comedor en muro de albañilería confinada estucada y pintada.
CIELO Y TECHUMBRE.
Se considera cielos de yeso cartón 10 mm empastado y pintado.
Muros exteriores y de living comedor en madera MH ½ x4" pintada.
Se consideran cerchas de madera pino de 1x4" sobre estas una membrana hidrófuga y zinc acanalado 0.35mm. en terraza superiores de techumbre se considera piso de madera 1"x4" impregnada.
Aislación de cielo en poliestireno 100 mm.
AGUA POTABLE
Agua potable en tuberías de cobre ½" mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm. Agua fría en pvc alta presión de 20 mm.
En baño se contemplan tinas de ducha de 70 x 170 cms. Juego de baño lavamanos con pedestal y w.c.
ELECTRICIDAD
Electricidad en conduit rígido 20mm, cableado thhn número 12.
2 enchufes triples por cada dormitorio. En living comedor 4 enchufes triples, en cocina 2 enchufes triples, en baños un enchufe triple, en lavadero un enchufe triple, en el estacionamiento exterior también un enchufe triple.
PUERTAS Y VENTANAS.
Se consideran 1 puertas exteriores de pino Oregón maciza 90 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras. Puerta exterior de cocina y trasera en pino Oregón de 80 cms.
Interiormente se consideran 14 puertas de madera mdf sinfonía de 70 cms, instadas con sus respectivos marcos, bisagras, guardapolvos y cerraduras. En salida de lavadero una puerta de 65 cms.
Se consideran las siguientes ventanas:
* 2 venta de aluminio , 46 x 55 cms.
* 2 ventana aluminio 100x395 cms.
* 3 ventana aluminio 140x140 cms.
* 2 ventanas aluminio 100 x 100 cms.
* 1 ventana aluminio 100x200 cms.
* 1 ventana aluminio 100x120 cms.
* 3 ventana aluminio 40x130 cms.
* 1 ventana aluminio 100x55 cms.
* 1 ventana aluminio 91x55 cms.
* 1 ventana aluminio 240x200 cms.
Una vez realizada tu compra se te enviara todo el proyecto al correo electronico que nos indiques.
contacto@arqchile.com
clic para agrandar imagen
clic para agrandar imagen
PLANOS INCLUIDOS:

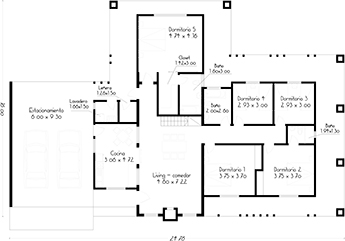

1.-Planta de Arquitectura primer nivel.

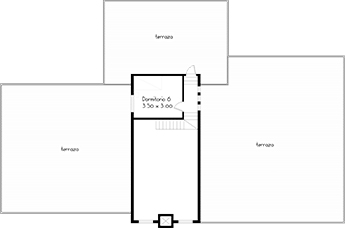

2.-Planta de Arquitectura segundo nivel.
3.-Elevación: frontal,
trasera, derecha, izquierda.
4.-Planta fundación.
5.-Planta de radier.
6.-Detalle puertas y ventanas.
7.-Lógica de muros.
8.-Corte R-r.
9.-Corte X-x.
10.-Planta pilares de estructura.
11.-Logica muros de albañilería.
12.-Detalle muros de albañilería.
13.-Planta malla acma.
14.-Superficies materiales de piso.
15.-Superficie material de cielo.
16.-Corte A-a
17.-Corte escantillón B-b.
18.-Planta distribución de zinc.
19.-Planta de cerchas.
20.-Detalle de cerchas.
21.-Boceto Planta Electricidad.
22.-Boceto Planta Agua potable.
23.-Boceto Planta desagües.
" Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
" Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal.

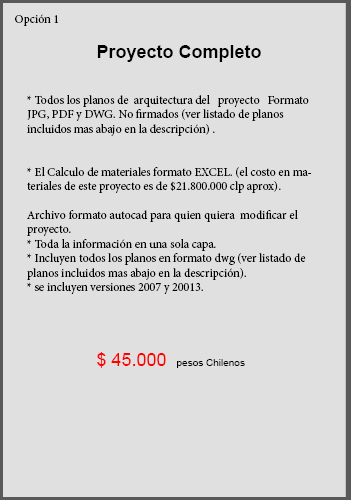

TAMBIÉN POR SOLO $45.000 PESOS PUEDE ADQUIRIR SOLAMENTE LOS PLANOS Y CALCULO DE MATERIALES DE ESTE PROYECTO PARA QUE CONSTRUYA CONTRATANDO SUS PROPIOS CONSTRUCTORES.
Valor proyecto autoconstrucción $ 45.000 clp
